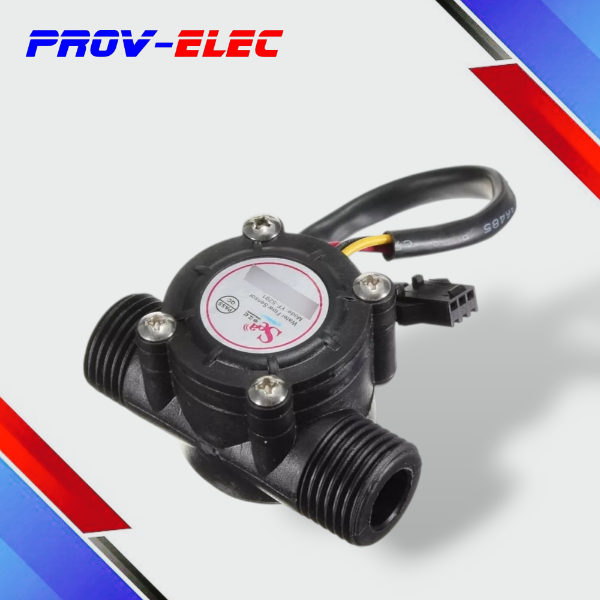

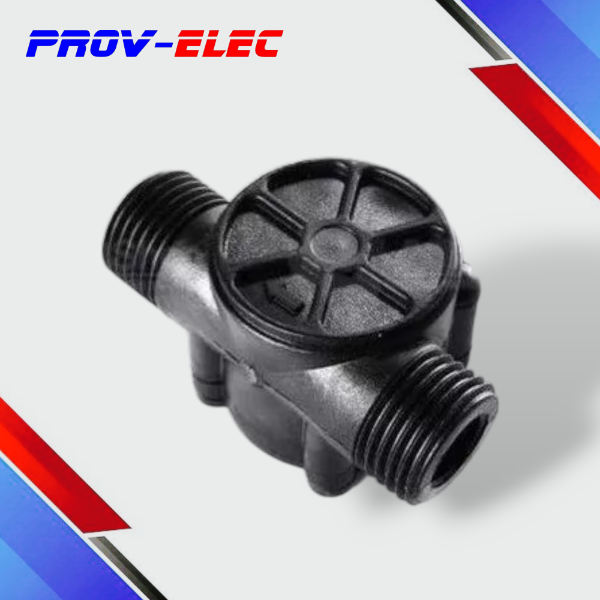

CAUDALIMETRO YF-S201
Sensor Flujo de Líquidos 1-30 litros/minuto
Descripción General:
El YF-S201 es un sensor de flujo que se puede utilizar para medir el flujo de líquidos en aplicaciones industriales y domésticas. Este sensor consiste básicamente en un cuerpo de válvula de plástico, un rotor y un sensor de efecto Hall. El rotor de molinete gira cuando el agua/liquido fluye a través de la válvula y su velocidad será directamente proporcional a la velocidad de flujo. El sensor de efecto Hall proporcionará un impulso eléctrico con cada revolución del rotor molinete. Éste modulo sensor de flujo de agua puede ser fácilmente interconectado con microcontroladores, placas Arduino y Raspberry Pi. Conecte la salida PWM de este módulo a un pin del microcontrolador y cuente el numero de impulsos por unidad de tiempo. La tasa de flujo de agua sera directamente proporcional al numero de pulsos contados.
El sensor viene con tres cables: rojo (energia 5-24VDC), negro (tierra) y amarillo (salida de pulsos de efecto Hall). Al contar los pulsos de la salida del sensor, se puede calcular facilmente el flujo de agua. Cada pulso es de aproximadamente 2.25 mililitros. Tenga en cuenta que esto no es un sensor de precisión, y la frecuencia del pulso varia un poco dependiendo de la velocidad de flujo, presión del fluido y la orientación del sensor. Si se necesita mas del 10% de precision se tendrá que hacer la calibración adecuada. Sin embargo, es genial para las tareas diarias cotidianas.
La señal de pulso es una simple onda cuadrada así que es bastante fácil de registrar y convertir en litros por minuto utilizando la siguiente formula:
Frecuencia de pulsos (Hz) / 7 = caudal en L / min
Características:
Modelo: YF-S201
Tensión de trabajo: 5V ~ 24V DC
Tipo de sensor: Hall Effect
Consumo: 15mA @ 5V
Voltaje de Salida: 5V TTL
Temperatura de operacion: -25°C ~ 80°C
Flujo de trabajo: 1 a 30 L/min
Precisión: +/-10%
Máxima Presión de Agua: 2.0 MPa
Salida del Ciclo de Trabajo: 50% +-10%
Pulsos por Litro: 450
Largo del cable: 15cm
Rosca de conexión: 1/2"
$18.375,00
$16.537,50
10% OFF
